КЛКТ перед имплантацией: как читать снимок, правильно планировать операцию и не допустить критических ошибок

---

КЛКТ как стандарт — а не опция

КЛКТ (конусно-лучевая компьютерная томография, по-английски CBCT — Cone Beam Computed Tomography) вошла в большинство клинических протоколов имплантации как обязательный предоперационный этап. Это не случайно: именно трёхмерный снимок позволяет видеть то, что ОПТГ (ортопантомограмма) принципиально скрывает, — щёчно-язычное сечение кости, реальную толщину альвеолярного гребня и точное расположение анатомических структур.

> По данным, полученным из суммарного анализа профессиональной медицинской литературы (топ-30 изданий по имплантологии, Perplexity), до 18–22% случаев повреждения нижнечелюстного канала при имплантации в нижней челюсти происходят именно тогда, когда планирование велось только по ОПТГ без КЛКТ.
>

Когда КЛКТ можно не делать

Исключения существуют, но они должны быть документально обоснованы. Допустимо ограничиться ОПТГ при одновременном выполнении всех трёх условий:

1. Простой клинический случай: одиночный имплант в переднем отделе нижней челюсти
2. Клинически очевидный достаточный объём кости (определяется пальпаторно и по ОПТГ)
3. Отсутствие сомнений в расположении нижнечелюстного канала — он явно видна безопасная дистанция

В остальных ситуациях КЛКТ — это не перестраховка, а стандарт оказания помощи.

Чек-лист: что оценивать на КЛКТ перед имплантацией

Системный подход к анализу снимка исключает диагностические пропуски. Используйте следующую последовательность:

1. Объём кости (высота и ширина)

1.1 Высота кости до анатомического ограничителя (нижнечелюстной канал, синус)

1.2 Ширина альвеолярного гребня на уровне планируемой установки

1.3 Наличие и характер дефектов кости

2. Плотность кости

2.1 Определение по шкале Лекхольма–Зарба (тип I–IV) или по значениям серой шкалы в единицах Хаунсфилда (HU)

2.2 Соотношение кортикального и губчатого слоёв

3. Анатомические ориентиры

3.1 Нижняя челюсть: расстояние до нижнечелюстного канала, расположение ментального отверстия, наличие петли ментального нерва

3.2 Верхняя челюсть: высота до синуса, пневматизация синуса, наличие септ (перегородок) в синусе, расстояние до дна носовой полости

3.3 Межкорневые промежутки от соседних зубов

4. Состояние кости в зоне интереса

4.1 Наличие хронических очагов (остатки кисты, дренированные гранулёмы)

4.2 Патологии слизистой синуса (утолщение > 2 мм — повод для консультации ЛОРа)

4.3 Трабекулярная структура: равномерная или с признаками остеопороза

5. Планирование оси имплантата

5.1 Виртуальная установка в программе планирования

5.2 Контроль минимальных расстояний: от соседних зубов (≥ 1,5 мм), между имплантатами (≥ 3 мм)

Объём и плотность кости: что значат цифры

Это два ключевых параметра, которые напрямую определяют выбор размера импланта и хирургическую тактику.

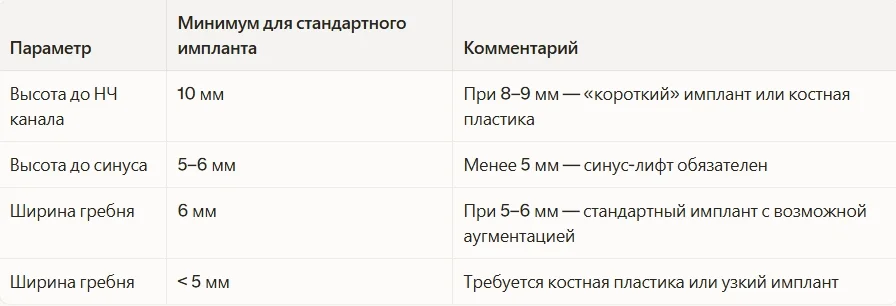

Высота и ширина: минимальные клинические значения

Плотность кости по шкале Лекхольма–Зарба

Эта классификация остаётся клинически значимой, хотя КЛКТ работает со значениями серой шкалы, а не с единицами Хаунсфилда (HU) напрямую. Для ориентации:

Анатомические ориентиры: где ошибки стоят дороже всего

Нижнечелюстной канал: три зоны риска

Нижнечелюстной канал — главный анатомический ориентир при имплантации в нижней челюсти. На КЛКТ его визуализируют в трёх плоскостях: аксиальной (горизонтальный срез), коронарной (фронтальный срез) и сагиттальной.

Что важно отметить перед операцией:

1. Точное расстояние от планируемого апекса импланта до верхней стенки канала (безопасный отступ — минимум 2 мм)
2. Наличие петли ментального нерва (anterior loop) — анатомический вариант, при котором ментальный нерв загибается кпереди от ментального отверстия на 1–4 мм; встречается у 15–20% пациентов и невидим на ОПТГ
3. Расположение ментального отверстия относительно планируемой позиции импланта

Верхнечелюстные синусы: не только высота

Дно верхнечелюстного синуса — ограничитель при имплантации в боковой отдел верхней челюсти. Но высота — не единственный параметр, который нужно оценить.

На КЛКТ перед имплантацией в верхней челюсти обязательно смотрим:

1. Высоту кости от гребня до дна синуса
2. Наличие синусовых септ (костных перегородок внутри синуса) — они встречаются у 25–30% пациентов и существенно усложняют синус-лифт
3. Состояние слизистой синуса: утолщение более 2 мм, полипозные изменения, признаки хронического синусита — повод проконсультироваться с ЛОРом до операции
4. Наличие инородных тел (материал после предыдущих вмешательств)

*Как правильно заказать КЛКТ пациенту: FOV и параметры*

Один из частых вопросов: как сформулировать направление, чтобы пациент принёс нужный снимок, а не пересдавал его повторно.

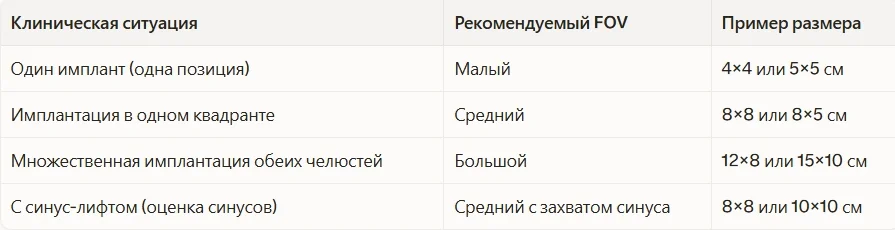

*FOV (Field of View — поле зрения)* — это объём, который охватывает томограф за одно сканирование. Выбирайте минимальный FOV, достаточный для вашей задачи:

*Технические параметры*, которые влияют на качество снимка:

1. Размер вокселя (воксель — минимальный элемент трёхмерного изображения): для имплантологии оптимален 0,2–0,3 мм. Меньше (0,08–0,15 мм) — нужно при эндодонтии или диагностике трещин корня, но даёт большую дозу
2. Высокое разрешение — не всегда лучше: при планировании имплантации 0,2–0,25 мм достаточно и несёт меньшую лучевую нагрузку

*В направлении указывайте:*

1. Область интереса (например: «нижняя челюсть, позиция 36–37»)
2. Клиническую задачу («планирование дентальной имплантации»)
3. При необходимости: «с захватом нижнечелюстного канала», «с оценкой дна верхнечелюстного синуса»

*Цифровое планирование: от снимка к хирургическому шаблону*

Современный имплантологический протокол не заканчивается на измерении высоты кости по линейке на экране. КЛКТ-данные экспортируются в формате DICOM (Digital Imaging and Communications in Medicine — стандарт цифрового хранения медицинских изображений) и открываются в специализированных программах планирования.

*Популярные программы имплантологического планирования на российском рынке:*

1. Nobel Clinician (для систем Nobel Biocare)
2. coDiagnostiX (универсальная, поддерживает большинство систем)
3. Simplant
4. ImplantStudio (3Shape)

*Что даёт виртуальное планирование:*

1. Установка имплантатов в программе с контролем всех расстояний до анатомических структур и соседних зубов
2. Автоматическое предупреждение при нарушении безопасных зон
3. Экспорт плана на производство хирургического шаблона (направляющий стент для сверления)
4. Согласование плана с ортопедом ещё до операции («backward planning» — планирование от протетического результата к хирургии)

Хирургический шаблон, изготовленный по данным КЛКТ, снижает риск отклонения импланта от запланированной позиции. По данным профессиональных публикаций, при направляемой хирургии (guided implant surgery) угловое отклонение составляет в среднем 2–4° против 8–12° при свободной руке.

*Типичные ошибки при анализе КЛКТ перед имплантацией*

Даже при наличии хорошего снимка врачи допускают диагностические ошибки. Вот наиболее частые:

*Ошибка 1: Измерение только в одной плоскости*

Высоту кости измеряют только на сагиттальном срезе и забывают проверить ширину на коронарном. Результат — при операции обнаруживается дефицит щёчной кортикальной пластинки.

*Ошибка 2: Игнорирование петли ментального нерва*

Врач ориентируется на видимое ментальное отверстие на КЛКТ, не ища петлю. При установке импланта в позиции 34–35 это может привести к повреждению нерва.

*Ошибка 3: Недооценка состояния синуса*

Утолщение слизистой до 3–4 мм воспринимается как «норма», операция выполняется без ЛОР-консультации. При вскрытии синуса обнаруживается хронический синусит.

*Ошибка 4: Переоценка объёма кости по снимку*

КЛКТ показывает кость, но не её механическое качество в полной мере. При выраженном остеопорозе (тип IV) формальный объём может быть достаточным, но первичная стабильность не достигается.

*Ошибка 5: Отсутствие ортопедического контроля при планировании*

Имплант устанавливается в «лучшем месте по кости», но не в оптимальной оси для будущей коронки. Это приводит к компромиссам на ортопедическом этапе или перегрузке конструкции.

*Клинический разбор: три ситуации, где КЛКТ изменила план операции*

*Случай 1. Позиция 36, видимая высота кости на ОПТГ — 12 мм.*

На КЛКТ выявлена петля ментального нерва, уходящая на 3 мм кпереди от ментального отверстия. Реальная безопасная высота для позиции 35 составила не 12, а 8 мм. Хирург скорректировал позицию и выбрал имплант длиной 8 мм вместо запланированного 11 мм.

*Случай 2. Позиция 16, высота до синуса по ОПТГ — 4 мм, синус-лифт кажется неизбежным.*

На КЛКТ обнаружены две синусовые септы, делящие синус на три отдела. В одном из отделов (дистальном) высота кости составила 9 мм — достаточно для установки импланта без синус-лифта. Операция прошла без аугментации.

*Случай 3. Позиция 46, клинически кость «плотная».*

На КЛКТ (коронарный срез) визуализирован выраженный язычный наклон гребня — альвеолярная ось отклонена от протетической примерно на 25°. Без трёхмерной оценки имплант был бы установлен с выраженным наклоном, что создало бы проблемы при протезировании. Запланирован ангулированный абатмент ещё на этапе планирования.

*FAQ: частые вопросы врачей о КЛКТ в имплантологии*

*Можно ли обойтись ОПТГ перед имплантацией и сэкономить пациенту деньги?*

В простых случаях — технически возможно, но это должно быть задокументированное клиническое решение с обоснованием. Во всех сложных случаях (задний отдел нижней челюсти, верхняя челюсть с сомнительным объёмом кости, множественная имплантация) КЛКТ — не опция, а стандарт. Экономия в 2 000–3 000 рублей на снимке может обернуться многократно более дорогостоящими осложнениями.

*Что такое ISQ и как его связать с данными КЛКТ?*

ISQ (Implant Stability Quotient — коэффициент стабильности импланта) измеряется резонансно-частотным анализом (РЧА) уже после установки и показывает первичную стабильность. КЛКТ косвенно позволяет прогнозировать ISQ через оценку плотности кости: тип I–II обычно даёт ISQ > 65–70, тип IV — нередко 45–55. Это помогает заранее планировать протокол нагрузки.

*Нужно ли повторять КЛКТ после установки имплантата?*

Для рутинного контроля интеграции — нет, достаточно прицельного снимка или ОПТГ. КЛКТ после операции показана при подозрении на осложнение (боль в нерве, признаки периимплантита с неясной конфигурацией дефекта, нарушение чувствительности).

*Какая программа планирования лучше, если у меня нет конкретной имплантологической системы?*

coDiagnostiX — де-факто универсальное решение, поддерживающее более 150 систем имплантатов. Если работаете с одной системой (например, Osstem или Nobel), удобнее использовать проприетарное ПО производителя — оно часто идёт в комплекте с обучением.

*На каком этапе консультации показывать пациенту снимок и как объяснять?*

Оптимально — на этапе разработки плана лечения, до того как пациент принял решение. Показывайте срез с нижнечелюстным каналом или синусом, объясняйте простым языком: «Вот здесь нерв — нам нужно отступить, поэтому имплант будет чуть короче». Наглядность повышает доверие и снижает число вопросов на операции.

*Где пройти обучение по интерпретации КЛКТ для имплантологии?*

В России есть курсы по КЛКТ-планированию как при производителях томографов (курсы Planmeca, Vatech, Morita), так и независимые. Хорошая точка входа — двух-трёхдневные практические курсы по guided surgery с разбором реальных снимков.

*Вывод*

*КЛКТ перед имплантацией* — это не формальное «надо» из протокола, а инструмент, который конкретно и предсказуемо снижает операционный риск. Правильное чтение снимка требует системного подхода: объём кости, плотность, анатомические ориентиры, ось будущего импланта. Каждый пропущенный параметр — потенциальная проблема на операции или на протетическом этапе.
