Рентгенодиагностика в стоматологии: полный гид по методам, показаниям и интерпретации снимков

---

Зачем стоматологу глубоко понимать рентгенодиагностику

Рентгенодиагностика — это не просто «дополнительный метод обследования». Это основа доказательного лечения. По данным, которые обобщает профессиональное сообщество на основе анализа клинической практики, около 30% диагностических ошибок в стоматологии связаны с неправильной интерпретацией снимка или выбором неподходящего метода визуализации.

Четыре основных метода лучевой диагностики в стоматологии

Вся клиническая рентгенодиагностика в стоматологии строится вокруг четырёх методов. Каждый из них решает свои задачи и имеет чёткие показания.

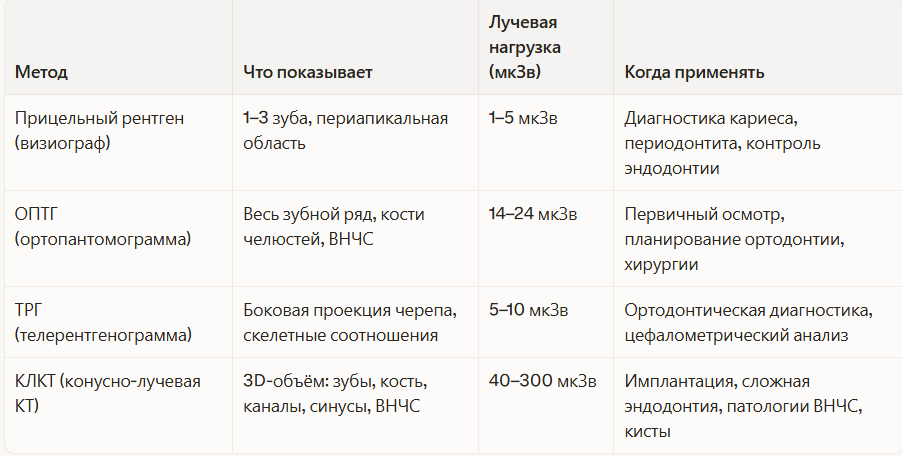

Данные по лучевой нагрузке

Данные по лучевой нагрузке приведены по суммарному среднему интернет-контексту в профессиональной медицинской литературе (анализ топ-30 изданий, Perplexity) и отражают типичные диагностические дозы при использовании современного цифрового оборудования.

Прицельный рентгеновский снимок: точность в деталях

Что это и когда применять

Прицельный снимок — наиболее часто используемый метод в ежедневной практике стоматолога. Он позволяет детально оценить 1–3 зуба: состояние твёрдых тканей, периапикальный статус, ширину периодонтальной щели, качество пломбирования каналов.

Показания к прицельному снимку:

1. Диагностика кариеса (особенно апроксимального)
2. Оценка глубины препарирования и прилегания пломбы
3. Контроль на этапах и после лечения корневых каналов
4. Диагностика периодонтита, оценка периапикальных изменений
5. Контроль положения имплантата и краевой кости

Техника и типичные ошибки укладки

Ключевое требование — параллельная техника: пучок рентгеновского излучения должен проходить перпендикулярно к оси зуба и плёнке/сенсору. Нарушение этого правила приводит к проекционным искажениям — удлинению или укорочению зуба на снимке, что напрямую влияет на диагностику.

Самые частые ошибки при прицельном снимке:

1. Неправильное позиционирование сенсора (сенсор не параллелен оси зуба)
2. Угловая проекция вместо параллельной — корни зубов «накладываются»
3. Отсутствие верхушки корня в зоне интереса
4. Движение пациента во время экспозиции — смазанное изображение

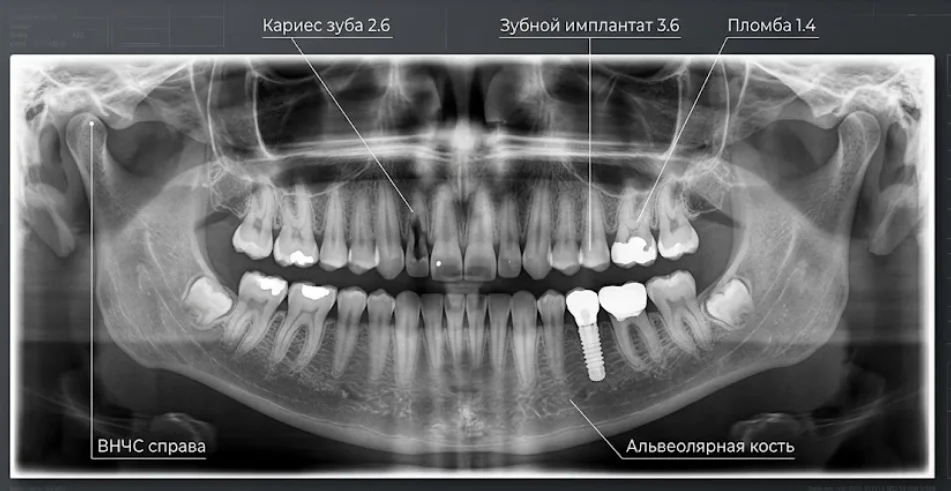

Ортопантомограмма (ОПТГ): панорама всей картины

Что показывает ОПТГ

Ортопантомограмма (ОПТГ, или «панорамный снимок») — обзорный метод, который позволяет за одну экспозицию оценить весь зубной ряд, альвеолярную кость верхней и нижней челюстей, ВНЧС, верхнечелюстные синусы и нижнечелюстной канал. Это стартовый метод диагностики в большинстве клинических ситуаций.

Главные показания к ОПТГ:

1. Первичная диагностика у нового пациента
2. Планирование ортодонтического лечения
3. Предоперационная оценка перед хирургическими вмешательствами
4. Оценка ретинированных и дистопированных зубов
5. Контроль костной интеграции при множественной имплантации
6. Диагностика заболеваний пародонта (оценка уровня альвеолярной кости)

Как читать ОПТГ: системный подход

Хаотичный просмотр ОПТГ — путь к диагностическим пропускам. Используйте принцип «от центра к периферии» или «по квадрантам»:

1. Зубной ряд — наличие всех зубов, патологии коронок, корней, апикальные изменения
2. Альвеолярная кость — уровень, горизонтальная/вертикальная резорбция
3. Верхнечелюстные синусы — воспаление, пневматизация, инородные тела
4. Нижнечелюстной канал — расположение, близость к корням зубов
5. ВНЧС — симметрия суставных головок, ширина суставных щелей
6. Мягкие ткани и артефакты — тени ювелирных украшений, пирсинга, ортопедических конструкций

> Практический совет: на ОПТГ неизбежны проекционные артефакты — позвоночник, мягкие ткани шеи накладываются на фронтальный отдел. Прицельный снимок во фронтальном сегменте — обязательный второй шаг при подозрении на патологию. >

Телерентгенограмма (ТРГ): инструмент точного планирования

Когда нужна ТРГ

Телерентгенограмма (ТРГ) — боковой рентгеновский снимок черепа в строго стандартизированной проекции. Главная цель — цефалометрический анализ (измерение угловых и линейных соотношений скелетных структур). Это незаменимый инструмент ортодонта и хирурга-ортогнатиста.

Основные показания к ТРГ:

1. Планирование ортодонтического лечения (определение типа прикуса, степени скелетной аномалии)
2. Подготовка к ортогнатической операции
3. Оценка роста в динамике у детей и подростков
4. Диагностика дыхательных нарушений (апноэ, положение мягкого нёба)

Базовые параметры цефалометрии

Ключевые ориентиры, которые анализируются на ТРГ:

1. SNA — положение верхней челюсти относительно основания черепа (норма: 82° ± 2°)
2. SNB — положение нижней челюсти (норма: 80° ± 2°)
3. ANB — межчелюстное соотношение (норма: 2° ± 2°; отклонение > 4° = скелетная аномалия II класса)
4. Угол наклона нижних резцов — оценка положения зубов на базисе нижней челюсти

Большинство современных КЛКТ-аппаратов позволяют реконструировать ТРГ из объёмного скана, что избавляет пациента от дополнительного снимка.

КЛКТ: когда нужна трёхмерная диагностика

Что такое КЛКТ и чем она отличается от медицинской КТ

Конусно-лучевая компьютерная томография (КЛКТ, CBCT — Cone Beam Computed Tomography) — это трёхмерный метод визуализации, разработанный специально для стоматологии и челюстно-лицевой хирургии. В отличие от медицинской спиральной КТ, КЛКТ использует конусообразный пучок излучения, что обеспечивает значительно меньшую дозу облучения при достаточном качестве изображения костных структур.

Разрешение современных КЛКТ-аппаратов — от 0,075 до 0,4 мм на воксель (voxel — минимальный элемент трёхмерного изображения). Это позволяет видеть тонкие костные перегородки, мелкие каналы, перфорации и трещины корней.

Главные показания к КЛКТ в стоматологии

В имплантологии:

1. Оценка объёма и плотности кости перед имплантацией
2. Определение расстояния до нижнечелюстного канала, верхнечелюстных синусов
3. Виртуальное планирование и изготовление хирургических шаблонов
4. Контроль после установки имплантатов

В эндодонтии:

1. Диагностика сложной анатомии каналов (С-образные каналы, дополнительные каналы)
2. Обнаружение вертикальных трещин корня — то, что невозможно увидеть на прицельном снимке
3. Диагностика периапикальных кист, их размер и взаимоотношения с соседними структурами
4. Оценка результата после ретроградной хирургии

В хирургии и ортодонтии:

1. Ретинированные зубы: точное определение положения, направления и отношения к соседним корням
2. Диагностика кист и новообразований челюстей
3. Цефалометрический анализ и 3D-планирование ортогнатических операций
4. Диагностика патологий ВНЧС (суставная головка, диск, костные изменения)

В пародонтологии:

1. Оценка трёхмерной конфигурации костных карманов
2. Диагностика фуркационных поражений многокорневых зубов

Ограничения КЛКТ: что важно знать

КЛКТ — мощный инструмент, но не универсальный. Важно понимать его ограничения:

1. Мягкие ткани КЛКТ не визуализирует — для этого нужна МРТ
2. Артефакты от металла (коронки, имплантаты, штифты) искажают изображение вокруг металлических объектов
3. Лучевая нагрузка выше, чем от прицельного снимка или ОПТГ — назначение должно быть обосновано
4. Интерпретация требует специальных знаний и навыков работы с 3D-данными

*Алгоритм выбора метода: практическая шпаргалка*

Один из самых частых вопросов на практике — какой метод выбрать. Вот рабочий алгоритм принятия решения:

*Если нужно оценить 1–3 зуба (кариес, периодонтит, контроль лечения каналов, периапикальный статус) → прицельный снимок*

*Если нужна общая картина (новый пациент, планирование ортодонтии, множественные зубы, предоперационный обзор) → ОПТГ*

*Если нужно оценить скелетные соотношения (ортодонтическая диагностика, ортогнатическое планирование) → ТРГ* (часто в дополнение к ОПТГ)

*Если двухмерного изображения недостаточно* — то есть когда клиническое решение зависит от 3D-информации:

1. Планирование имплантации
2. Подозрение на трещину корня
3. Сложная эндодонтия (дополнительные каналы, перфорации)
4. Ретинированный зуб рядом с корнями соседних зубов
5. Размер и границы кисты/новообразования

→ *КЛКТ* > *Принцип ALARA (As Low As Reasonably Achievable — «настолько мало, насколько разумно достижимо»): всегда выбирайте метод с наименьшей лучевой нагрузкой, которого достаточно для решения конкретной диагностической задачи.* >

*Рентгенологическая картина основных патологий*

*Кариес на рентгеновском снимке*

Кариес на прицельном снимке выглядит как участок снижения плотности (просветление) в твёрдых тканях зуба. Ключевые признаки:

1. *Апроксимальный кариес — треугольной формы просветление у контактного пункта, вершиной направленное к пульпе
2. Пришеечный кариес — полулунное просветление у шейки зуба
3. Вторичный кариес* — просветление под пломбой или по её краю

Важно помнить: рентген выявляет кариес, только когда деминерализация достигает 30–40% плотности эмали. Ранние стадии кариеса («белое пятно») на снимке не видны.

*Апикальный периодонтит*

Рентгенологические признаки периодонтита:

1. *Острый периодонтит — расширение периодонтальной щели у верхушки корня, контур кортикальной пластинки может быть сохранён
2. Хронический гранулематозный периодонтит — округлое просветление у апекса с чёткими контурами (гранулёма)
3. Хронический гранулирующий периодонтит — неправильной формы просветление с нечёткими контурами
4. Корневая киста* — округлое просветление с чёткой кортикальной границей, диаметр > 8–10 мм

*Заболевания пародонта*

Пародонтит на снимке проявляется резорбцией межзубных перегородок. Оценивают:

1. *Уровень альвеолярного гребня относительно эмалево-цементной границы (норма: до 2 мм)
2. Тип резорбции: горизонтальная (равномерная потеря кости) или вертикальная (угловые дефекты — маркер агрессивного пародонтита)
3. Фуркационные поражения* — потеря кости в области разветвления корней

*Патологии при эндодонтическом лечении*

На контрольном снимке после пломбирования каналов оценивают:

1. Полноту заполнения каналов пломбировочным материалом (до апекса)
2. Качество обтурации (гомогенность, отсутствие пустот)
3. Выведение материала за апекс (допустимо до 1–2 мм для ряда материалов)
4. Признаки недопломбирования (просветление у апекса — зона незаполненного канала)

Для полной статьи по рентгенодиагностике конкретных патологий рекомендуем: *Рентгенологическая диагностика в эндодонтии* — в разделе о диагностике каналов вы найдёте детальный разбор снимков.

*Типичные ошибки при работе с рентгенодиагностикой*

Ошибки в рентгенодиагностике условно делятся на три уровня: ошибки назначения, ошибки выполнения и ошибки интерпретации.

*Ошибки назначения*

1. *Назначение КЛКТ «на всякий случай» без конкретной диагностической задачи — нарушает принцип ALARA и не несёт пользы пациенту
2. Отсутствие снимка при лечении каналов — попытка работать «вслепую», что ведёт к пропуску каналов и процедурным ошибкам
3. Замена прицельного снимка одной ОПТГ* при оценке периапикального статуса — ОПТГ не даёт достаточного разрешения для оценки мелких периапикальных изменений

*Ошибки выполнения (укладки)*

1. *Неправильный угол центрального луча → проекционные искажения
2. Движение пациента → смазанное изображение
3. Неправильное положение сенсора (не охватывает верхушку корня)
4. Недостаточная или избыточная экспозиция → недодержка/передержка*

*Ошибки интерпретации*

1. *«Найти и закрыть»: врач находит одну патологию и прекращает анализ — классический источник диагностических пропусков
2. Незнание анатомических вариантов нормы — принятие питательных каналов, ментального отверстия или носонёбного канала за патологию
3. Игнорирование ВНЧС и синусов на ОПТГ — эти зоны часто остаются «не просмотренными»
4. Переоценка КЛКТ* — трёхмерное изображение не означает автоматически точный диагноз; требует системной интерпретации

*Радиационная нагрузка: реальные цифры*

Тема, которая волнует и врачей, и пациентов. Вот контекст, который помогает принимать взвешенные решения:

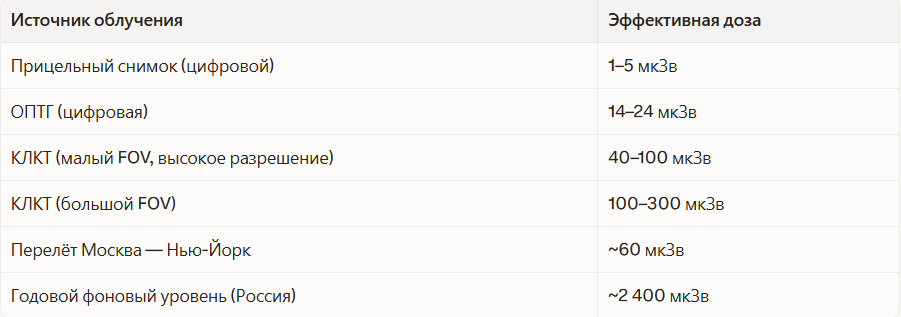

Источники облучения и их дозы

Таким образом, прицельный снимок — это менее 0,3% от годовой фоновой дозы. Правильно обоснованное назначение снимка не представляет реального радиационного риска для взрослого пациента.

Для детей и беременных женщин расчёт дозы и обоснование должны быть особенно тщательными — в этих группах принцип ALARA применяется максимально строго.

*Требования к рентген-кабинету в стоматологии*

*Что говорит законодательство*

Работа с рентгеновским оборудованием в стоматологии регулируется несколькими нормативными актами: СанПиН 2.6.1.1192-03, СанПиН 2.1.3.2630-10, а также постановлениями Роспотребнадзора. Основные требования, которые должен знать врач и владелец клиники:

*Помещение:*

1. Рентген-кабинет должен быть изолированным (отдельная комната или специально защищённое пространство)
2. Минимальная площадь — 6 м² для дентальных аппаратов (визиограф, прицельный)
3. Для КЛКТ — от 8–10 м² (зависит от размеров аппарата и регуляторных требований)
4. Стены, пол и потолок должны обеспечивать защиту от излучения согласно расчётному проекту радиационной защиты

*Документация и лицензирование:*

1. Санитарно-эпидемиологическое заключение на деятельность с источниками ионизирующего излучения
2. Радиационный контроль — периодические дозиметрические замеры
3. Журналы учёта дозовых нагрузок пациентов
4. Ответственный за радиационную безопасность (назначается приказом)

Подробнее об общих требованиях к клинике — в статье *Инфекционный контроль в стоматологической клинике и Юридическая защита стоматологической клиники*.

*Цифровой рентген: преимущества для практики*

Переход с плёночного рентгена на цифровой (визиограф) — это не просто технологическое обновление, а качественный скачок в диагностике:

1. *Доза снижается в 3–10 раз по сравнению с плёнкой
2. Мгновенный результат — снимок на экране за 2–3 секунды
3. Обработка изображения: регулировка яркости, контрастности, инструменты измерения
4. Интеграция с МИС — снимки сохраняются в карточке пациента
5. Отсутствие химических реактивов* — не нужна проявочная комната

При выборе визиографа для клиники обратите внимание на: размер сенсора (S, M или пакет сенсоров), разрешение (lp/mm), совместимость с вашей МИС и возможность интеграции с периапикальным держателем для параллельной техники. Сравнение конкретного оборудования — читайте в разделе *Оборудование стоматологической клиники*.

*Рентгенология в командной диагностике*

Стоматология давно вышла за рамки «одного врача — одного снимка». Современный подход — это *командная диагностика*, где рентгенолог-стоматолог становится ключевым участником клинического процесса.

Роль рентгенолога особенно важна при:

1. Сложных случаях КЛКТ-диагностики (кисты, опухоли, патологии ВНЧС)
2. Мультидисциплинарном планировании (ортодонт + хирург + ортопед)
3. Юридических вопросах — квалифицированное описание снимка в медицинской документации

Если в клинике нет штатного рентгенолога, решение — телерадиология: удалённое описание КЛКТ квалифицированным специалистом. Этот формат активно развивается в России.

Полезно почитать по теме: *Дентальная имплантация: полное руководство* — там детально разобрано КЛКТ-планирование как часть имплантологического протокола.

*FAQ: частые вопросы о рентгенодиагностике в стоматологии*

*Как часто можно делать рентген зубов?*

Нет единого жёсткого лимита по количеству снимков в год. Решение принимается клинически: каждый снимок должен быть обоснован конкретной диагностической задачей. При активном лечении (эндодонтия, имплантология) серия снимков в течение одного курса лечения — абсолютно нормальная практика.

*Чем отличается КЛКТ от обычной КТ в больнице?*

Медицинская спиральная КТ даёт хорошую визуализацию мягких тканей, но облучение выше (500–2000 мкЗв), а разрешение для мелких зубных структур ниже. КЛКТ оптимизирована именно для стоматологии: высокое разрешение костных структур при меньшей дозе. Однако КЛКТ не визуализирует мягкие ткани — при подозрении на патологию мягких тканей назначается МРТ.

*Можно ли делать рентген беременным?*

Формально — да, при наличии клинических показаний и невозможности отложить лечение. Используются цифровые аппараты с минимальной дозой, прицельная геометрия (без захвата брюшной полости), свинцовый фартук обязателен. КЛКТ во время беременности — крайне нежелательна без абсолютных показаний.

*Нужен ли КЛКТ перед каждой имплантацией?*

По современным клиническим протоколам — да, КЛКТ является стандартом планирования имплантации. Исключение возможно лишь при простых случаях с очевидно достаточным объёмом кости, однако это клиническое решение с обязательным документированием обоснования.

*Что такое «вид FOV» в КЛКТ и как его выбирать?*

FOV (Field of View — поле зрения) — это объём, который охватывает КЛКТ за одно сканирование. Малый FOV (4×4 см) — для одного зуба или небольшого участка, минимальная доза. Средний FOV (8×8 см) — сегмент челюсти или обе челюсти. Большой FOV (15×15 см и более) — весь челюстно-лицевой скелет, для ортогнатического планирования. Принцип выбора: минимальный FOV, решающий диагностическую задачу.

*Как правильно описывать снимок в медицинской документации?*

Описание снимка в карте — это юридически значимый документ. Минимум: метод, проекция, оцениваемая область, выявленные изменения (или их отсутствие) с указанием локализации. Избегайте расплывчатых формулировок типа «без особенностей» — при наличии реальных изменений это ставит врача в юридически уязвимую позицию.

*Насколько КЛКТ точнее прицельного снимка при эндодонтии?*

КЛКТ значительно превосходит прицельный снимок при выявлении вертикальных трещин корня, определении числа и конфигурации каналов, диагностике периапикальных кист и оценке результата ретроградной хирургии. Для рутинного контроля пломбирования каналов прицельный снимок остаётся методом выбора.

*Вывод*

Рентгенодиагностика в стоматологии — это не техническая рутина, а клинический навык, который определяет точность диагноза и правильность тактики лечения. Прицельный снимок, ОПТГ, ТРГ и КЛКТ — это не конкуренты, а дополняющие друг друга инструменты с чёткими показаниями. Врач, который умеет выбрать правильный метод и грамотно прочитать результат, принимает лучшие клинические решения — и это заметно на результатах лечения его пациентов.
