CAD/CAM в стоматологии: полное руководство по цифровому производству зубных конструкций

---

Что такое CAD/CAM в стоматологии и как это работает

CAD/CAM — это технологический комплекс, в котором компьютер сначала помогает спроектировать (CAD — Computer-Aided Design) зубную конструкцию, а затем изготовить её (CAM — Computer-Aided Manufacturing) на фрезерном станке или 3D-принтере.

Проще говоря: вместо того чтобы лепить конструкцию руками из воска, техник рисует её на экране. А вместо того чтобы отливать металл, станок вырезает коронку из готового блока материала. Ключевое слово здесь — управляемая точность: ни усадка слепочного материала, ни человеческий фактор при моделировке не влияют на итоговый результат так, как раньше.

Технология появилась в 1980-х годах — первые клинические применения связаны с системой Cerec (Sirona/Dentsply) в Германии. К середине 2010-х она стала массовой, а сегодня любая современная зуботехническая лаборатория работает с CAD/CAM как с базовым инструментом.

Три звена цифрового workflow: сканирование, проектирование, производство

Цифровой рабочий процесс в CAD/CAM делится на три обязательных этапа. Каждый из них может быть выполнен разным оборудованием и разными специалистами.

Этап 1. Сканирование — получение цифровой модели

Цифровая модель — это трёхмерный файл формата STL или PLY, который заменяет гипсовую модель. Получить её можно двумя способами:

1. Интраоральный сканер (устанавливается прямо в полость рта пациента) — врач делает «цифровой оттиск» без слепочной массы. Примеры: iTero, 3Shape Trios, Medit i700, Shining3D Aoralscan, LAUNCA DL300.
2. Лабораторный сканер — техник сканирует классическую гипсовую модель. Примеры: 3Shape D2000, Shining3D AutoScan DS-MIX, Dental Wings, PRETOR Scan X7, MEDIT.

Точность современных сканеров составляет 10–25 микрон (по данным сводного анализа публикаций топ-30 изданий ниши, агрегированных через систему Perplexity). Это сопоставимо с лучшими слепочными материалами — и даже превосходит их при работе с полными дугами, где обычный силиконовый оттиск накапливает ошибку.

Этап 2. Проектирование (CAD) — создание виртуальной конструкции

На этом этапе зубной техник в специальном программном обеспечении строит виртуальную модель коронки, моста или другой конструкции. Программа предлагает инструменты для:

1. автоматического предложения анатомии зуба на основе базы данных
2. ручной коррекции формы, окклюзии (смыкания зубов), контактных пунктов
3. проверки толщины стенок и нагрузочной зоны
4. виртуальной артикуляции — имитации движений нижней челюсти

Этап 3. Производство (CAM) — фрезерование или печать

Готовый файл конструкции передаётся на фрезерный станок или 3D-принтер. Фрезерный станок вырезает конструкцию из заготовки (блока, диска) нужного материала. 3D-принтер наращивает её послойно из смолы или другого фотополимера.

После фрезерования цирконий проходит обжиг в печи для синтеризации (спекание при ~1450–1550°C), в ходе которого усаживается примерно на 20–25% — это рассчитывается автоматически CAM-программой при нарезке траектории фрезерования.

Виды CAD/CAM-систем: chair-side, lab-side и гибридные

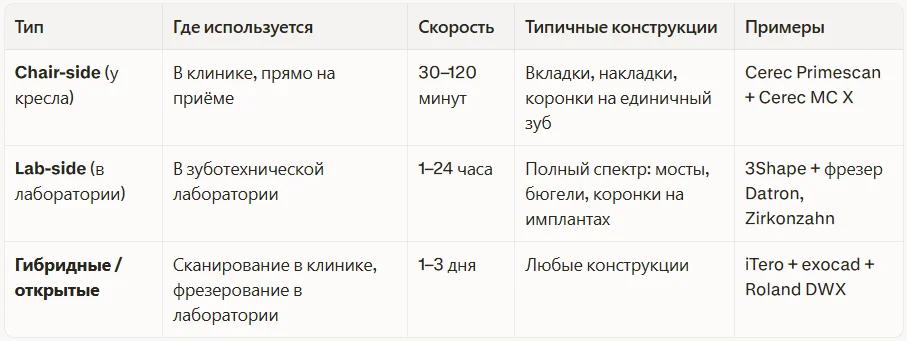

Системы CAD/CAM делятся по месту использования и степени интеграции

Chair-side — это концепция «коронка за один визит». Пациент садится в кресло, врач сканирует зуб, конструкция проектируется и фрезеруется прямо в клинике. Главный плюс — скорость и отсутствие необходимости во временных коронках. Главное ограничение — меньший диапазон конструкций и более высокая стоимость внедрения в расчёте на одно рабочее место клиники.

Lab-side — классическая цифровая лаборатория. Сюда поступает либо физическая гипсовая модель (которую техник сканирует сам), либо готовый STL-файл от врача с интраоральным сканером. Лабораторный вариант позволяет работать с полным спектром материалов и конструкций.

Материалы для фрезерования: цирконий, PMMA, воск и другие

Фрезеруемые материалы — сердце CAD/CAM-производства. От выбора материала зависит и тип конструкции, и режим фрезерования, и конечная эстетика.

Диоксид циркония (цирконий, ZrO₂)

Самый популярный материал для постоянных коронок и мостов. Биосовместим, прочен, не вызывает аллергий. Существует несколько категорий:

1. Монолитный цирконий (опаковый) — фрезеруется цельной конструкцией без керамической облицовки. Максимальная прочность (~1100–1400 МПа), но эстетика уступает облицованным вариантам или мультилеер. Оптимален для боковых зубов (моляр и премоляр). У дисков ACONIA HT, например, прочность достигает до 1450 МПа, что позволяет выполнять работы с большим количеством промежутков.
2. Высокопрозрачный (TT) цирконий — даёт эстетику, близкую к натуральному зубу. Прочность несколько ниже (~600–900 МПа). Используется во фронтальном отделе.
3. Многослойный (Multilayer) цирконий — в одном диске несколько слоёв с разной прозрачностью и насыщенностью цвета, имитирующих переход дентина в эмаль. Позволяет сделать реалистичную конструкцию, которой не требуется окрашивание. Применяя в работе ACONIA SHTML технику остается лишь произвести глазуровку и в некоторых случаях индивидуализацию.

PMMA (полиметилметакрилат)

Акриловый полимер. Используется для изготовления временных конструкций, диагностических шаблонов, а также полных съёмных протезов. Фрезеруется быстро, стоит дёшево. Не подходит для постоянных реставраций из-за низкой износостойкости.

Стеклокерамика (e.max CAD)

Блоки литиево-дисиликатной керамики — например, IPS e.max CAD от Ivoclar. Фрезеруются в «голубом» (мягком) состоянии, после чего кристаллизируются в печи. Дают превосходную эстетику для вкладок, накладок и коронок во фронтальном отделе. Прочность ~400-600 МПа. Дисиликат лития характеризуется хорошими адгезивными свойствами, что позволяет изготавливать из этого материала виниры.

Другие материалы

1. Воск и смолы — для модельного литья и изготовления каркасов
2. Titanium (титан) — для абатментов на имплантах и металлических каркасов
3. PEEK (полиэфирэфиркетон) — биосовместимый полимер для промежуточных конструкций

*Программное обеспечение (CAD): exocad, 3Shape, Cerec и их отличия*

Выбор программного обеспечения — стратегическое решение для лаборатории. Программа определяет, какие конструкции вы можете проектировать, насколько быстро учатся сотрудники и с каким оборудованием вы работаете.

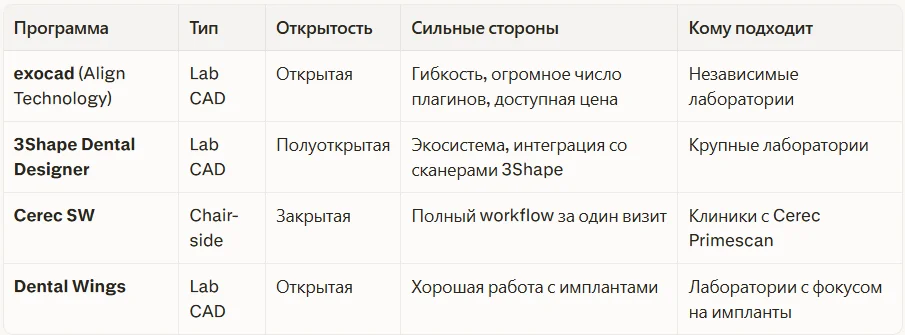

Программные обеспечения

*exocad* — де-факто стандарт для независимых лабораторий в России и странах СНГ. Работает с большинством сканеров и фрезерных станков, имеет большое русскоязычное сообщество и доступные обучающие курсы.

*3Shape Dental Designer* даёт полную экосистему — от сканера до программы окклюзионного анализа. Хорош для лабораторий, которые работают в экосистеме 3Shape целиком.

*Фрезерные станки: 4-осевые vs 5-осевые — когда что выбирать*

Фрезерный станок — самый дорогой элемент CAD/CAM-системы. Его выбор определяет, какие конструкции лаборатория может производить.

*4-осевые станки*

Фреза движется в четырёх направлениях. Подходят для большинства стандартных конструкций: единичные коронки, мосты до 3–4 единиц, вкладки, накладки, абатменты простой формы.

*Плюсы:* ниже цена (от ~800 000 руб. за базовые модели), проще обслуживание, быстрее освоение.

*Ограничение:* не могут фрезеровать сложные поднутрения, телескопические коронки, конструкции с угловыми абатментами.

*5-осевые станки*

Фреза движется в пяти направлениях, включая вращение вокруг двух осей. Это открывает возможность фрезерования практически любых геометрических форм.

*Подходят для:* телескопических коронок, бюгельных каркасов, сложных мостовидных конструкций, угловых и индивидуальных абатментов на имплантах.

*Примеры: Datron D5, Zirkonzahn M5, Roland DWX-52DCi, Aidite, Pretor, Besmile 520D, ADM Dental X5,* Jiny, DEPRAG, UP3D.

*Для большинства лабораторий, которые начинают цифровой workflow, 4-осевого станка достаточно. 5-осевой становится необходимым, когда лаборатория берётся за телескопические конструкции и работу с имплантами в сложных клинических случаях.*

Настольные vs промышленные станки

Важно различать настольные (dental) фрезеры — компактные устройства для лаборатории при клинике или небольшой лаборатории — и промышленные (производительные) системы для больших объёмов. Настольный фрезер Sirona inLab MC X5 или Roland DWX-42W может фрезеровать 4–6 единиц одновременно. Промышленные станки ADM Dental X10, Pretor Grant M9 работают в режиме 24/7 с автоматической сменой инструмента.

3D-печать как часть цифрового производства

3D-печать — это не замена фрезерованию, а дополнение к нему. Обе технологии используются в современной лаборатории для разных задач.

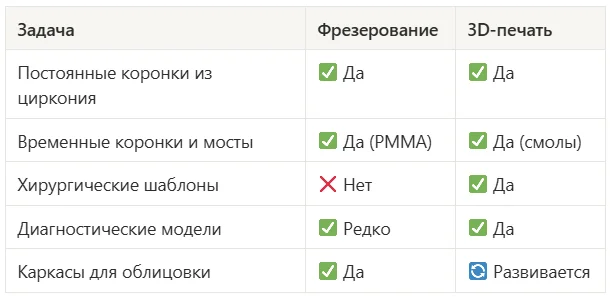

Плюсы и минусы 3D-печати

Основные технологии 3D-печати в стоматологии:

1. SLA (стереолитография) — лазер засвечивает смолу. Высокая точность, гладкая поверхность.
2. DLP (цифровая светодиодная проекция) — UV-проектор засвечивает слой целиком. Быстрее SLA.
3. FDM (послойное наплавление) — самая дешёвая технология, но точность ниже. В стоматологии применяется редко.

Популярные принтеры в стоматологии: Formlabs Form 4B, SprintRay Pro 95, Asiga MAX UV.

Кому нужен CAD/CAM: врач, техник или клиника

Вопрос «кому внедрять CAD/CAM» — принципиальный, потому что разные участники рынка получают разную пользу и несут разные затраты.

Зубному технику и лаборатории:

CAD/CAM — это переход от ручного труда к управляемому производству. Снижается зависимость от рук конкретного техника, растёт воспроизводимость качества, открывается возможность масштабирования. Лаборатория может брать в 2–3 раза больше заказов без пропорционального роста штата.

Врачу-ортопеду:

Интраоральный сканер упрощает взаимодействие с лабораторией: вместо физических слепков — файл по email. Меньше переделок из-за ошибок оттиска. Возможность chair-side производства даёт новый сервисный аргумент для пациентов.

Владельцу клиники:

Покупка собственного фрезерного станка — это инвестиция с горизонтом окупаемости от 1,5 до 3 лет (зависит от объёма работ). Многие клиники предпочитают иметь «цифровую связку» с партнёрской лабораторией: сами делают только сканирование, производство отдают на аутсорс. Это дешевле и не требует найма техника. Но, когда речь идет о сроках и ожидаемом результате, то наличие фрезерного станка в клинике это всегда большой плюс и конкурентное преимущество особенно в случаях с немедленной нагрузкой и временными конструкциями.

Типичные ошибки при внедрении CAD/CAM

Практики и консультанты рынка выделяют несколько системных ошибок, которые совершают лаборатории и клиники при переходе на цифровое производство.

Ошибка 1: Купить оборудование без обучения персонала.

Фрезерный станок стоит дёшево, а экспертиза техника, который умеет на нём работать, — бесценна. Без 2–4 недель обучения оборудование простаивает.

Ошибка 2: Выбрать закрытую систему ради «полного пакета».

Некоторые поставщики продают «всё в одном» — сканер + ПО + станок — как единый закрытый комплекс. Это удобно на старте, но лишает гибкости: нельзя сменить один из элементов, не переходя на другую систему целиком.

Ошибка 3: Недооценить расходы на расходные материалы.

Фрезерные боры изнашиваются. Блоки циркония имеют стоимость. Периодическое техническое обслуживание станка — обязательный расход. Многие лаборатории при расчёте ROI учитывают только цену станка.

Ошибка 4: Сканировать неправильно.

Качество цифровой модели полностью зависит от качества сканирования. Неправильная подготовка препарированного зуба, попадание слюны в зону скана, некорректная ретракция десны — всё это даёт плохой файл, который даже лучшее ПО не исправит. «Мусор на входе — мусор на выходе» — главный принцип цифрового workflow.

Ошибка 5: Игнорировать цифровую окклюзию.

Конструкция может быть идеально отфрезерована, но если виртуальная артикуляция не была настроена правильно, пациент получит проблемы с прикусом. Работа с виртуальным артикулятором — обязательный навык при CAD-проектировании.

Реальные цифры: сроки, точность, окупаемость

Ниже — сводные данные, основанные на суммарном интернет-контексте топ-30 профильных изданий отрасли, агрегированном через систему Perplexity, а также на практическом опыте специалистов.

Точность:

1. Современные интраоральные сканеры: 10–25 мкм (полная дуга: 50–100 мкм)
2. Лабораторные сканеры: 5–15 мкм
3. Погрешность фрезерования 5-осевых станков: 10–30 мкм

Сроки производства (лабораторный workflow):

1. Сканирование модели: 5–10 минут
2. Проектирование (CAD): 15–40 минут на единицу
3. Фрезерование коронки из циркония: 20–40 минут
4. Обжиг (синтеризация) циркония: 6–10 часов (в зависимости от программы печи)
5. Итого: 1 рабочий день от файла до готовой конструкции

Стоимость оборудования (ориентировочно, рынок России 2025–2026):

1. Лабораторный сканер: от 200 000 до 1 500 000 руб.
2. CAD-программа (exocad): от 100 000 до 300 000 руб. (единоразово)
3. 4-осевой фрезерный станок: от 600 000 до 2 000 000 руб.
4. 5-осевой фрезерный станок: от 2 000 000 до 8 000 000 руб.
5. Синтеризационная печь: от 300 000 до 1 200 000 руб.

Как цифровой workflow выглядит на практике: кейс

Представьте типичную ситуацию. Пациент приходит на протезирование зуба 26 (первый моляр нижней челюсти). Врач сканирует зубной ряд интраоральным сканером Medit i700 — это занимает 3 минуты. Файл в формате STL отправляется в партнёрскую лабораторию через облачный портал.

Техник открывает файл в exocad, за 25 минут проектирует монолитную коронку из многослойного циркония, учитывая окклюзионные контакты. Файл уходит на 5-осевой станок. Через 30 минут коронка отфрезерована, ещё через 8 часов — прошла обжиг. На следующий день курьер доставляет готовую конструкцию в клинику.

Именно так выглядит современный цифровой стоматологический workflow в действии.

FAQ: ответы на главные вопросы о CAD/CAM

Что такое CAD/CAM в стоматологии простыми словами?

CAD/CAM — это технология, при которой зубная конструкция сначала проектируется в компьютере (CAD), а затем изготавливается автоматически на фрезерном станке или 3D-принтере (CAM). Это цифровой аналог ручного зуботехнического труда, только быстрее и точнее.

Чем CAD/CAM лучше традиционной зуботехники?

Главные преимущества: более высокая воспроизводимость точности, меньшее влияние человеческого фактора, сокращение сроков производства (с 10–14 дней до 1–2 дней), возможность chair-side производства за один визит.

Нужен ли интраоральный сканер для работы с CAD/CAM?

Нет. Лаборатория может работать по-прежнему с гипсовыми моделями, которые сканирует сама лабораторным сканером. Интраоральный сканер — это следующий шаг, который убирает физический оттиск и ускоряет передачу данных в лабораторию.

Что лучше: купить CAD/CAM или отдавать на аутсорс?

Для небольшой лаборатории с объёмом до 5–7 единиц в день — аутсорс зачастую выгоднее, чем покупка собственного станка. При объёме от 10–15 единиц в день собственный станок окупается за 1,5–2,5 года.

Какой материал лучше всего подходит для жевательных зубов в CAD/CAM?

Монолитный диоксид циркония. Он прочен, биосовместим, не требует облицовки и не сколется. Для фронтальных зубов, где критична эстетика, лучше использовать многослойный высокопрозрачный цирконий или литиево-дисиликатную керамику (e.max CAD).

Как долго учится техник работать с CAD/CAM?

На базовый уровень (одиночные коронки, простые мосты) уходит 2–4 недели активной практики. Для освоения сложных конструкций и нюансов виртуальной окклюзии — 3–6 месяцев регулярной работы. Профессиональные курсы по exocad или 3Shape ускоряют процесс.

Можно ли в 2026 году напечатать постоянную коронку на 3D-принтере?

На сегодняшний день 3D-печать применяется преимущественно для временных конструкций, хирургических шаблонов и диагностических моделей. Технологии постоянных реставраций из керамики через печать активно развиваются (технология Lithoz, 3DCeram), но в массовую клиническую практику в России пока не вошли.

Вывод

CAD/CAM — это фундамент, на котором строится современная цифровая стоматология. Понимание всей цепочки — от сканирования до синтеризации и окрашивания — позволяет и технику, и врачу, и руководителю лаборатории принимать осознанные решения: что купить, у кого учиться и как выстроить workflow, который даёт предсказуемый результат каждый раз.

---
