Бюгельный протез: полный протокол зубного техника — от параллелометрии до идеальной сдачи работы

---

Чем бюгельный протез лучше пластиночного: честное сравнение

Многие пациенты и даже некоторые ортопеды воспринимают бюгельный протез как «тот же акриловый, только с железкой». Это не так. Это принципиально разные конструкции по биомеханике.

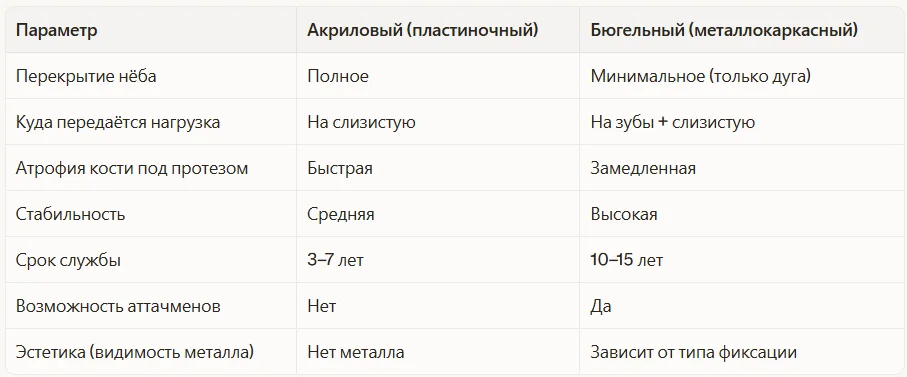

Бюгельный протез VS пластиночного протеза

Что должно быть в идеальном наряд-заказе от врача

Качество бюгельного протеза на 50% зависит от того, что написал врач в наряд-заказе. Я видела сотни работ, и худшие из них начинались с листка с тремя словами: «бюгель нижняя синее».

Минимально необходимая информация в заказе:

1. Класс дефекта по Кеннеди (I, II, III, IV) и точное указание опорных зубов
2. Тип фиксации: кламмеры, аттачмены или телескопы
3. При кламмерах — пожелания по эстетике (видимость металла допустима?)
4. Тип и цвет базиса (акрил, нейлон; оттенок — по шкале Candulor или Vita)
5. Гарнитур: форма, цвет, размер искусственных зубов
6. Зафиксировано ли межчелюстное соотношение (прикусные шаблоны, силикон)?
7. Проводилась ли параллелометрия у врача? Если да — её результаты

Что должен сделать врач перед отправкой в лабораторию:

1. Препарировать окклюзионные ложа (площадки) под кламмерные упоры
2. Устранить острые поднутрения, мешающие пути введения
3. При аттачменах — подготовить и прислать коронки с матрицами/патрицами

Чем точнее заказ — тем меньше итераций. Я принципиально звоню врачу, если в заказе нет указания типа кламмеров. Это 5 минут разговора, которые экономят 2–3 дня переделки.

Параллелометрия: почему именно здесь решается судьба протеза

Параллелометрия (от лат. parallelus — параллельный + metron — измерение) — это определение оптимального пути введения протеза и чертёж разделительных линий на опорных зубах. Это нулевой этап, от которого зависит всё остальное.

Как правильно проводить параллелометрию

1. Установить гипсовую модель на стол параллелометра, наклонить, нащупать путь введения — направление, при котором все кламмеры одновременно скользят в ретенционные зоны
2. Анализирующим стержнем нанести межевую линию (экватор) на каждый опорный зуб
3. Замерить глубину ретенции на каждом зубе с помощью калибра (стандарт: 0,25–0,50 мм для стальных кламмеров, 0,50–0,75 мм для золотых)
4. Выбрать тип кламмера по Нею: класс I (Аккер) — для зубов с хорошим пародонтом, класс II (Роуч) — меньше нагружает пародонт, лучшая эстетика
5. Заблокировать воском поднутрения, в которые не должен заходить каркас

Элементы каркаса и их функция

Дуга (major connector — главный соединитель)

Соединяет обе половины протеза. На верхней челюсти — нёбная дуга шириной от 8 мм, толщиной не менее 1,5 мм. На нижней — подъязычная дуга: 2 мм в толщину, верхний край на 3–4 мм ниже десневого края — это критично для комфорта пациента.

Окклюзионные накладки (упоры)

Передают жевательную нагрузку с базиса на зуб. Минимальная толщина в самой тонкой точке — 1,0–1,5 мм. Если меньше — сломается при первом же нагрузочном пережёвывании ореха.

Малые соединители (minor connectors)

Соединяют кламмеры и накладки с дугой. Всегда проходят в межзубных промежутках, никогда не касаясь десневого края — иначе воспаление гарантировано.

Ретенционная сетка (базисная решётка)

Площадка, к которой акрил или нейлон «приклеивается» механически. Без неё базис отслоится через полгода.

Шаг 1. Дублирование модели и огнеупорный слепок

На рабочей гипсовой модели нельзя моделировать восковой каркас — она сгорит в муфеле. Нужна огнеупорная копия.

Последовательность:

1. Блокировка поднутрений воском (параллелометр + восковой нож)
2. Нанесение 1–2 слоёв изолирующего лака
3. Дублирование агар-гидроколлоидом или специальным силиконом для дублирования
4. Заливка огнеупорной массой на фосфатном связующем (Bellasun от Bego, Rema Exakt от Dentaurum) в строгом соответствии с водопорошковым соотношением
5. Вакуумное замешивание — обязательно
6. Ступенчатый нагрев по программе производителя

Шаг 2. Моделирование каркаса: анатомия и тонкости воска

Моделирование — самый творческий этап. Здесь опытный техник видит готовый протез в голове ещё до того, как взял в руки первую восковую ленту.

*Материалы для моделировки:*

1. Профилированные восковые ленты нужного сечения (полукруглые для подъязычной дуги, грушевидные для нёбной)
2. Кламмерный воск в прутках диаметром 0,8–1,2 мм
3. Восковые сетки для базисных зон

*Критические точки:*

1. Нёбная дуга — зазор 0,5 мм от нёбного шва (иначе давление на слизистую в зоне с максимальной чувствительностью)
2. Все переходы — плавные, без острых углов (острый угол = концентрация напряжений = трещина при нагрузке)
3. Кламмеры моделируются последними — только после того, как дуга и накладки уже на месте

Шаг 3. Литниковая система и формовка — где теряют деньги

Неправильная литниковая система — причина 60–70% всех дефектов литья. Недоливы, поры, деформации — всё начинается здесь.

*Принципы правильной литниковой системы:*

1. Диаметр литниковых каналов: 3,5–4 мм для массивных элементов
2. Обязателен коллектор (резервуар) для равномерной подачи расплава
3. Угол подхода литников к массивным элементам — около 45°
4. При центробежном литье — литниковая воронка обращена вниз

*Режим нагрева муфеля:*

Ступенчатый прогрев по программе массы — пропустить ни один этап нельзя. Типичная ошибка: «подождём до обеда, всё равно долго греться». В результате — недогрев, масса не раскрылась, недолив тонких элементов кламмера.

Шаг 4. Литьё металла, вскрытие и первичная примерка

Большинство лабораторий работают с хром-кобальтовыми сплавами (CoCr) — оптимальное соотношение прочности, жёсткости и стоимости. Температура плавления — 1350–1450°С, поэтому только индукционная плавка.

*После литья:*

1. Охлаждение — самостоятельное, никакой воды! Термошок деформирует каркас
2. Вскрытие опоки при температуре до 200°С
3. Пескоструйная обработка оксидом алюминия 110–125 мкм
4. Отрезка литников диском
5. Примерка на рабочей гипсовой модели — пассивная посадка без качания

Шаг 5. Полировка и припасовка — финишная прямая

Полировка — это не про красоту. Это про биосовместимость: шероховатая поверхность металла удерживает налёт и становится очагом воспаления.

*Последовательность:*

1. Снятие облоев карбидными борами и силиконовыми шлифовальными инструментами
2. Электролитическое полирование (electropolishing) — убирает микронеровности, снижает адгезию бактерий в 3–4 раза
3. Ручная полировка: войлочный конус с полировочной пастой → финиш до зеркала
4. Пескоструйная обработка базисных зон (оксид алюминия 50–100 мкм) — создание ретенции под акрил

После полировки — финальная примерка на модели. Все кламмеры лежат пассивно. Ни один элемент не касается десневого края там, где не должен. Качания нет.

Шаг 6. Постановка зубов и выбор гарнитуров

Искусственные зубы в бюгельном протезе работают в паре с живыми зубами — а значит, нагрузка на них совсем не такая, как в полном протезе. Нужна *повышенная износостойкость*.

*О гарнитурах Candulor (Швейцария) из личного опыта.*

Линейки PhysioStar NFC+ и Condyloform II — мой выбор для бюгельных работ. Точность морфологии окклюзионных поверхностей позволяет достичь правильных окклюзионных соотношений с минимумом корректировки. Это принципиально при работе в паре с естественными зубами, где любой суперконтакт — это боль и ВНЧС-проблемы у пациента.

*Принципы постановки:*

1. Жевательные зубы — по центру альвеолярного гребня (нейтральная зона)
2. Передние зубы — с учётом губной поддержки, фонетики, эстетики
3. Финальный контроль в центральной окклюзии, передней и боковых направляющих — обязательно на артикуляторе

Шаг 7. Паковка, полимеризация и финальный контроль

Выбор метода паковки влияет на точность посадки конструкции.

Классическая паковка (горячая полимеризация)

Гипсовка в кювету → удаление воска кипятком → изолятор → акрил в тестообразной фазе → прессование. Полимеризация: 30 мин при 70°С + 30 мин при 100°С.

Инжекционная технология (Bredent breForm, Ivoclar SR Ivocap)

Акрил под давлением закачивается в форму. Исключает пористость и усадку. Разница с обычной паковкой — 0,1–0,3 мм. Для протезов с аттачменами эти миллимометры критичны: матрица либо зафиксирует, либо нет.

*Финальный чек-лист перед сдачей:*

1. Каркас пассивно сидит на модели
2. Кламмеры в ретенционных зонах, нет давления
3. Базис без пор, трещин, шероховатостей
4. Окклюзия проверена на артикуляторе
5. Металл отполирован до зеркала
6. Базис — финишный глянец

Аттачмены и замковые крепления: когда и какие

Аттачмен (замковое крепление) — это прецизионный соединитель, который прячет фиксацию протеза внутрь коронки. Металла снаружи не видно.

Классификация аттачменов

*По расположению:*

1. *Интракоронарные — матрица внутри коронки, требуют большого объёма зуба (MK1, Conod)
2. Экстракоронарные* — крепление снаружи, наиболее распространены (Ceka Revax, Rhein 83 ERA, Bredent SFI-Bar)

*По степени подвижности:*

1. *Ригидные — лучшая стабилизация, но нагрузка на пародонт
2. Полулабильные — допускают вертикальное смещение, разгружают пародонт
3. Лабильные* — максимальная свобода движений базиса

*Сменные матрицы:* системы ERA, Rhein 83 — техник меняет пластиковый вкладыш при ослаблении, не переделывая протез.

*Рекомендация.* Для дефектов по классам Кеннеди I–II (дистально-неограниченных) предпочитаю полулабильные аттачмены — они компенсируют нагрузку и сохраняют опорные зубы значительно дольше ригидных. Bredent SFI-Bar в сочетании с балочной конструкцией — мой выбор при двух и более опорах на нижней челюсти.

Телескопические коронки: высший класс съёмного протезирования

Телескопический протез фиксируется за счёт силы трения между *первичными (цементированными) и вторичными* (входящими в протез) коронками. Это вершина съёмного протезирования по точности исполнения.

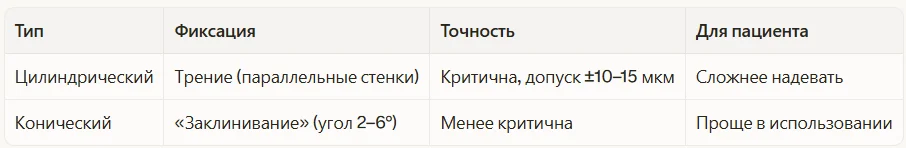

Цилиндрические и конические телескопы

Без параллельного шлифовального устройства — никуда

Первичные коронки (колпачки) шлифуются до точных размеров в параллелографе. Системы Dreve Dentamid созданы именно для этой задачи. Работа без параллелометрического шлифования — это гарантированные несостоятельные телескопы и недовольный пациент.

Типичные ошибки и как их избежать

За 20 лет практики и работы лектором я систематизировала ошибки, которые вижу чаще всего — и в чужих работах, и у учеников на курсах.

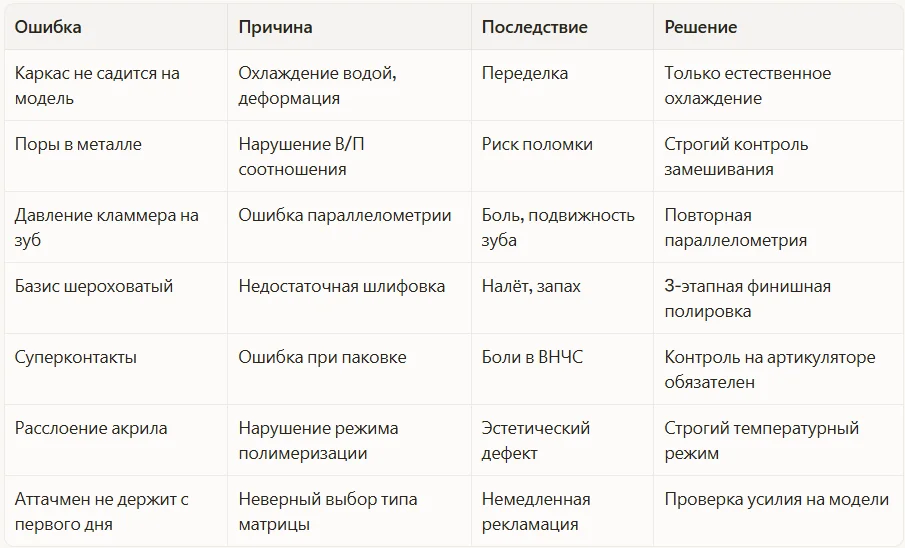

Типичные ошибки

Цифровые технологии в бюгельном протезировании: что уже работает

Цифровой рабочий процесс (digital workflow) для бюгелей — уже не фантастика, а реальность средней лаборатории.

*Как это выглядит сегодня:*

1. Интраоральный скан клиники (Medit, 3Shape Trios, iTero) → цифровая модель без гипса
2. Проектирование каркаса в CAD-системе (3Shape Dental Designer, exocad) — программа сама предлагает тип кламмера и контролирует толщину дуги
3. Фрезерование из CoCr-диска на 5-осевом центре *или* SLM-печать (Selective Laser Melting — лазерное сплавление металла)
4. Постобработка — полировка, примерка — как всегда вручную

*Что остаётся ручной работой даже в цифровом воркфлоу:*

1. Финишная полировка каркаса
2. Постановка зубов
3. Паковка и обработка базиса
4. Контроль окклюзии

Если хотите углубиться в тему цифровых технологий — читайте CAD/CAM в стоматологии: полное руководство. О том, как 3D-печать меняет работу лаборатории — 3D-печать в зуботехнической лаборатории: полное руководство.

FAQ

*Сколько времени занимает изготовление бюгельного протеза?*

Стандартный кламмерный бюгель — 5–7 рабочих дней (4–5 клинико-лабораторных этапов). Протез с аттачменами — 7–10 дней. Телескопический — от 10–14 дней. Ускорение в ущерб этапам неизбежно ведёт к браку.

*Чем отличается нейлоновый протез от бюгельного?*

Нейлоновый (термопластичный) протез — гибкий, без металла, внешне эстетичен. Но он не имеет жёсткого каркаса: вся нагрузка уходит на слизистую, атрофия кости идёт быстрее. Нейлон не перебазируется, со временем деформируется. Это не альтернатива бюгелю — это другой класс конструкций с разными показаниями.

*Можно ли починить сломанный кламмер бюгельного протеза?*

Да. Припайка лазером или аргонодуговой сваркой (TIG) при наличии запасного металла — рабочее решение. Но лучше сразу смоделировать и залить замену кламмера. Акриловый или термопластичный кламмер как временная мера — допустим, но недолговечен.

*Нужна ли дополнительная сертификация для работы с аттачменами?*

Формально — нет. Но без практических курсов по конкретным системам (Bredent, Rhein 83, Ceka) работать с замками практически невозможно. Большинство ошибок при работе с аттачменами — незнание специфики конкретной системы. Candulor и Dreve регулярно проводят обучение — используйте эту возможность.

*Как правильно хранить готовый бюгельный протез до сдачи?*

В увлажнённом контейнере — физраствор или специальные таблетки для хранения протезов. Никогда не оставляйте открытым: акриловый базис подсыхает и деформируется уже за несколько часов.

*Какой сплав выбрать для каркаса — CoCr или титан?*

Хром-кобальт (CoCr) — классический выбор: оптимальное соотношение прочности, жёсткости и стоимости. Титан — при подтверждённой аллергии на компоненты CoCr: он легче и биосовместимее, но сложнее в литье и дороже. Золото-платиновые сплавы — исключительная биосовместимость, но высокая стоимость; применяются редко.

*Как зубному технику найти нужные материалы и поставщиков надёжно?*

Рекомендую заглянуть на dentalportal.pro — маркетплейс стоматологического рынка России, где собраны поставщики материалов, оборудования и расходников для зуботехнических лабораторий.

Вывод

Бюгельный протез — это квинтэссенция мастерства зубного техника. Здесь нет места небрежности ни на одном из этапов: ошибка в параллелометрии аукнется болью у пациента, ошибка в литниковой системе — порами в металле, ошибка при паковке — суперконтактами и проблемами с ВНЧС. Именно поэтому этот вид работ требует не только знания технологии, но и понимания биомеханики, анатомии и логики взаимодействия техника с врачом.
